Анализатор видеосигнала CVS-VS (комплект с платой видеоввода)

Цена  :  7 700,00 руб.



Швейцарский нож для инсталлятора систем видеонаблюдения Признаёмся -- мы фанаты всякого рода приборов и гаджетов, облегчающих жизнь инсталляторам и вообще техническим специалистам. Настоящий профессионал всегда должен быть вооружен до зубов. Иначе битва с техникой будет безнадежно проиграна. Прибор CVS-VS недавно поступил к нам на тестирование вместе с прилагающимся к нему софтом. По сути, это мечта инсталлятора -- портативное средство анализа видеосигнала, прошедшего по видеотракту от камеры видеонаблюдения до устройства видеоввода, а также оценка комбинации камера-объектив. Лучшего способа оценить качество кабельной траcсы и согласующих устройств системы видеонаблюдения пока еще не придумано.

Устройство CVS-VS ("Анализатор видеосигнала") предназначено для анализа видеосигнала, прошедшего по видеотракту от камеры до устройства видеоввода, а также комбинации камера-объектив (разрешающую способность, отношение сигнал-шум и пр.).

По результатам анализа инсталлятору предоставляется информация о качестве кабельной траcсы и согласующих устройств:

• Амплитудно-частотная характеристика тракта.
• Форма, амплитуда и длительность строчного импульса.
• Частота развертки.
• Амплитуда и подавление цветовой вспышки (для цветных камер).
• Омическое сопротивление кабеля.
• Относительная амплитуда видеосигнала для различных разрешений до 500 ТВЛ.

Данная информация позволяет оценить пригодность кабельной трассы для решения поставленных задач и, при необходимости, принять решение об установке дополнительных устройств усиления и согласования, а также правильно провести их настройку.

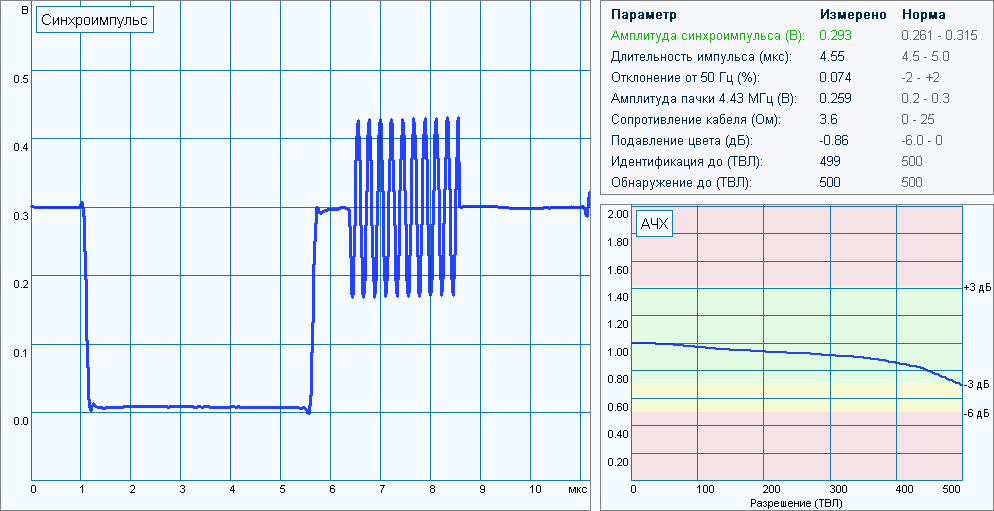

Анализатор видеосигнала является программно-аппаратным комплексом. Состоит из внешнего устройства и программного модуля, работающего в составе CVSTest (кнопка "анализ видеосигнала"). Функционально заменяет комплекс специальной аппаратуры (осциллограф, тестовый генератор, анализатор и т.д.). Видеоскоп позволяет получать на мониторе компьютера осциллограмму строчного импульса и амплитудно-частотную характеристику видеотракта.

Дополнительная функция "Измерение АЧХ камеры" позволяет оценить основные параметры камеры видеонаблюдения и объектива: реальное разрешение по горизонтали и вертикали, соотношение сигнал-шум, величину автоматического усиления при малой освещенности, среднеквадратичное значение шума, минимальный размер видимого объекта от поля зрения. Более того, проведение измерений различных объективов с одной и той же камерой позволяет оценить влияние того или иного объектива на конечное изображение.

Технические параметры:

• Амплитуда анализируемого видеосигнала 0,2-1,7 В
• Дискретность измерений 14 нс
• Питание устройства осуществляется от любого нестабилизированного источника DC 8-15 В, рассчитанного на ток не менее 200 мА
• Габаритные размеры 100х78х20 мм
• Вес 150 г

Анализатор включается в разрыв между видеовходом платы оцифровки и кабелем, идущим от камеры или устройств согласования (если таковые имеются), не требует настройки и работает в автоматическом режиме.

Комплект поставки:

• Анализатор видеосигнала CVS-VS
• PCI-плата видеоввода на АЦП Conexant Fusion 878A
• Компакт-диск с программным обеспечением и руководством пользователя
